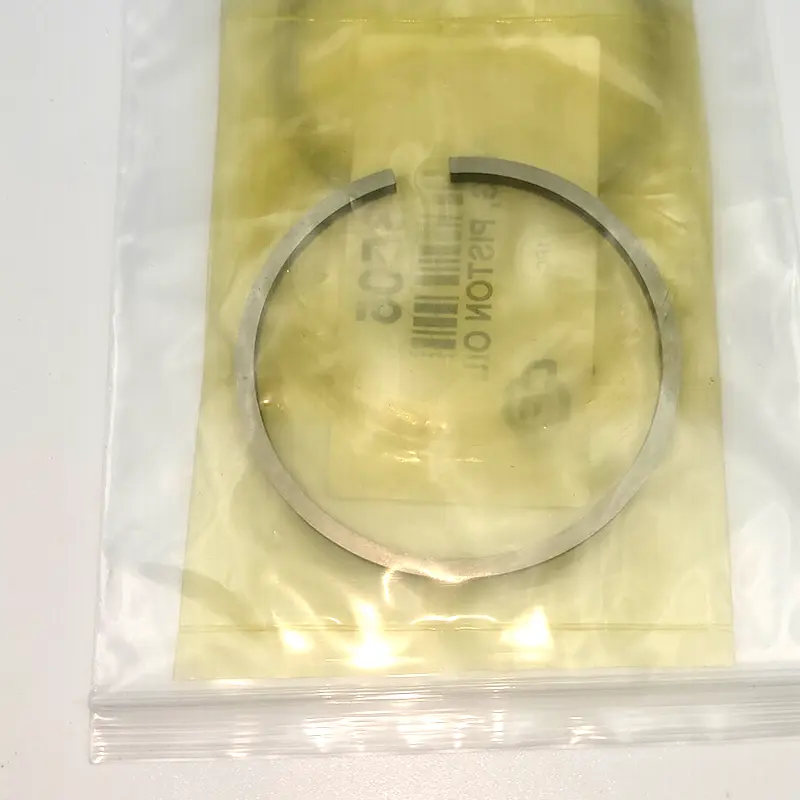

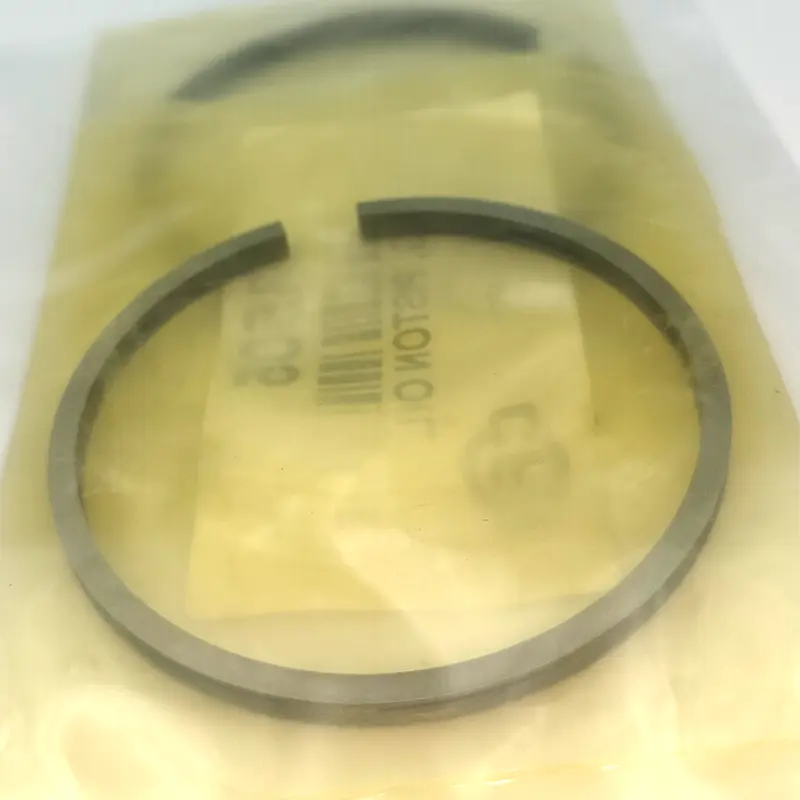

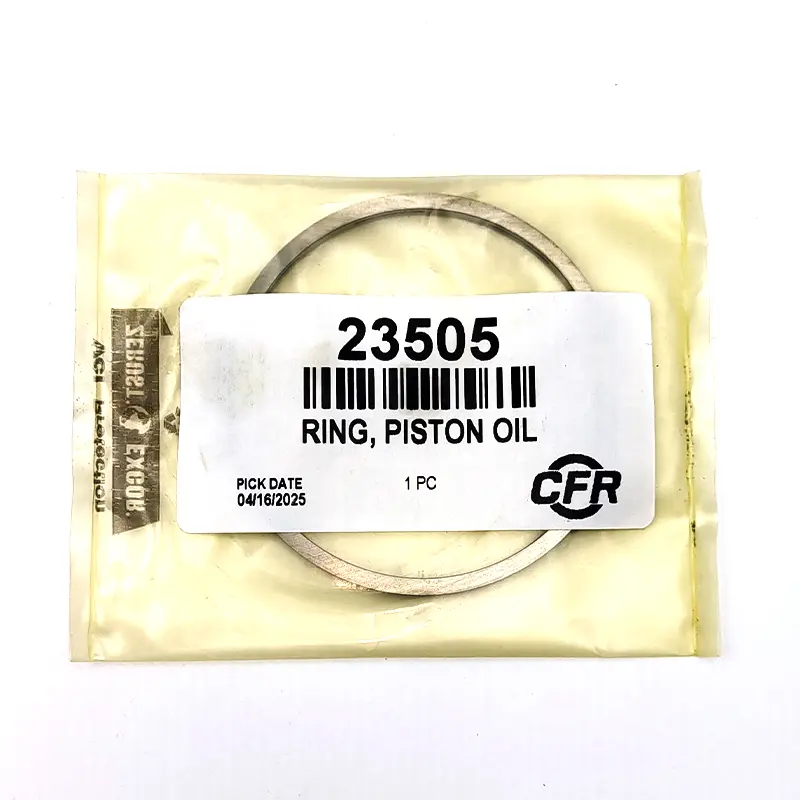

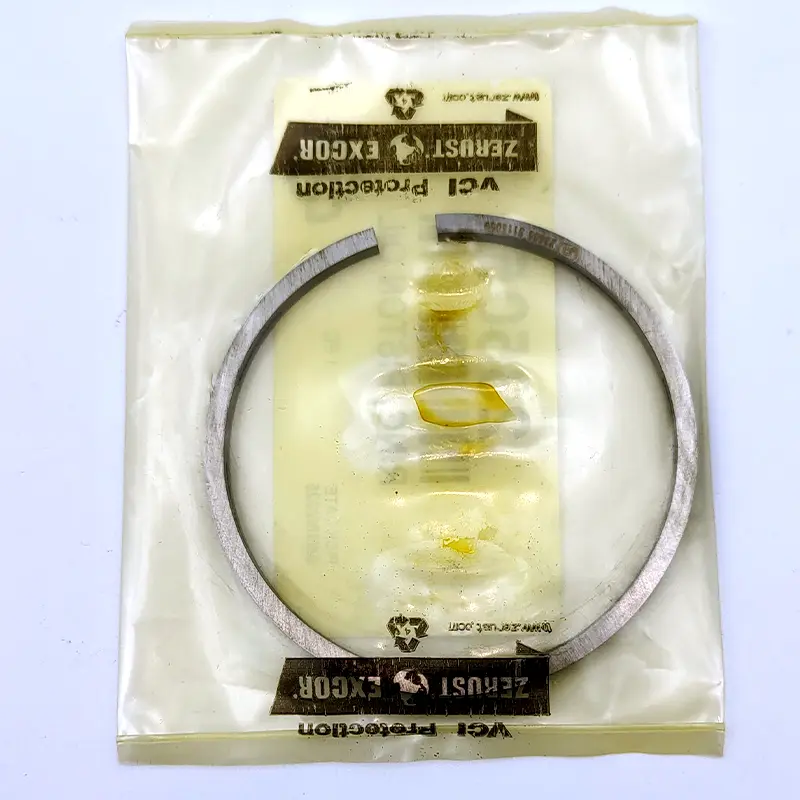

23505_RING,PISTON OIL_活塞油环_Waukesha CFR发动机专用
产品详情
一、核心技术参数
产品型号为 23505_RING,PISTON OIL，是 Waukesha 原厂配件，适配 CFR F1/F2/F5 发动机系列。材质采用镀铬合金钢与螺旋弹簧支撑组件，表面镀铬层厚度不小于 0.025mm，经盐雾测试可承受 1000 小时以上无锈蚀。尺寸规格为外径 Φ86.5mm× 宽度 3.5mm× 厚度 2.8mm，符合 ISO 6625:1986 标准，适配 CFR 系列发动机缸径公差 ±0.03mm。
工作温度范围覆盖 - 40℃至 150℃，高温下能保持弹性稳定性，低温环境无脆化风险。刮油效率不低于 98%（基于 ASTM D613 标准测试），采用双刮刃设计，回油孔密度为 8 个 / 环，可确保机油消耗量≤0.1L/1000km。抗疲劳性能达 10⁷次往复运动无失效，通过有限元优化设计，对力集中区域进行了强化处理。
二、应用场景与适配机型
适用设备包括 Waukesha CFR F1/F2 研究法 / 马达法辛烷值机、Waukesha CFR F5 柴油十六烷值机，以及适配 CFR-48D 曲轴箱及 EFI 电子燃油喷射系统的机型。
典型应用场景涵盖炼油厂柴油调和过程中的十六烷值稳定性控制、汽油抗爆性能实验室仲裁检测，以及发动机台架耐久性测试中的机油消耗优化。
三、安装与售后保障
安装支持方面，明确扭矩参数：活塞环槽侧隙 0.02-0.05mm，端隙 0.25-0.45mm；并标注防错设计要求：螺旋弹簧开口与刮刃需错位 180° 安装。
售后政策为 180 天质保期内，非人为损坏可免费更换；提供发动机热平衡仿真分析服务（需提供运行数据）；48 小时内响应技术咨询，重大故障 72 小时内提供现场支持。
五、包装与运输
内包装采用防静电 PE 袋 + 泡沫内衬，防碰撞等级达 IP65；外包装为双层瓦楞纸箱，符合 ISTA 3A 运输测试标准。物流默认 DHL 全球空运，欧洲 / 北美地区 3 个工作日可达，支持保税仓代存服务。
主要设备详情
CFR F-1/F-2 混合（马达 / 研究法）辛烷值检测仪
- 用途：用于测量汽油燃油调和成分的辛烷值。
- 标准：通过 ASTM D2699 和 ASTM D2700 验证。
- 配置：包含 CFR-48D 曲轴箱、仪表板与操作台、压缩比可变电动机、可调电动机底座、三相同步电动机、风冷机组（IAR）、四缸汽化器、爆震仪和传感器、爆震计和电缆、温度控制器和热敏电阻、保护开关、皮带防护罩、数字定时指示器及标准文档。
CFR F-4 增压法航空汽油辛烷值检测仪
- 用途：专门测量航空汽油的辛烷值。
- 标准：通过 ASTM D909 认证。
- 配置：配备 CFR-48D 燃油喷射式曲轴箱、电子数据采集系统、IMEP 自动计算器、电子动力计 / 功率测量系统、简易触屏监控器、燃料调整电子流。
CFR F-5 柴油十六烷值检测仪
- 用途：作为测量柴油十六烷值的完整系统，可评估柴油自燃性。
- 标准：符合 ASTM D613 柴油十六烷值标准测试方法。
- 配置：包含 CFR-48D 燃油喷射式曲轴箱、控制盘、三相同步电动机、双十六烷数字仪表、爆震传感器和电缆、燃油喷射系统、温度控制器、断油电磁阀、保护开关、水冷式排气系统、皮带防护罩。
CFR FIT 衍生十六烷值分析仪
- 用途：台式分析仪，用于测量衍生十六烷值（DCN），提供柴油 DCN 自动分析。
- 标准：符合 ASTM D7170 和 IP 式 #PM-DI-05。
- 特点：操作方便，配备简洁强大的电脑操作界面，维护量小。
- 配置：带有定容燃烧室功能的台式分析仪、循环冷却系统、燃油排放管线、电源线、串行电缆及软件包。
配件耗材
垫圈 / 垫片类
- 歧管垫圈 B2557（GASKET, MANIFOLD）
- 垫片 B4680（FELT, VALVE STEM）
- 排气管垫片 110523
- 垫圈 B5052B（GASKET, GAUGE, CARB. 22X.44X.06）
- 垫圈 B5052A
- 垫圈 B5068（WASHER, CONDENSER GAUGE, UPPER）
- 水管垫圈 B5096A（GASKET, WATER PIPE）
- 垫圈 75552A
- 垫圈 75976A
- 冷凝器垫圈 75690（GASKET, CONDENSER BODY）
- 垫圈 105080（GASKET, CYLINDER HEAD）
- 垫圈 105085（GASKET, ROCKER ARM COVER）
- 垫圈 105088（GASKET, CYLINDER DOOR）
- 垫片 105104B（WASHER, VARIABLE PLUG LOCKING）
- 垫圈 105181（GASKET, CYLINDER BASE .021）
- 垫圈 105181A（GASKET, CYLINDER BASE .015）
- 缸垫（上）105181B（GASKET, CYLINDER BASE .010）
- 缸垫（下）105181C（GASKET, CYLINDER BASE .003）
- 垫圈 109612（GASKET, CRANKCASE DOOR）
- 垫圈 176412（GASKET）
- 铜垫圈 BD190（GASKET, COPPER）
- 垫圈纤维 B3207（WASHER,CARB HZTL FUEL JET HOLE）
- 垫片 B10065（WASHER 9/16 X 3/4 X .083）
- 传感器垫片 111342（GASKET, COMBUSTION PICKUP）
环 / 球 / 活塞类
- 环 B7707（RING, WP THRUST WASHER）
- 球 23043B（BALL, HALF）
- 活塞组件 AA23204G（PISTON ASSEMBLY, STD）
- 油环 23505（RING PISTON, OIL）
- 压缩环 106222A（RING PISTON, COMPRESSION）
- 络环 106222B（RING PISTON, COMP, CHROME）
- 活塞稍保持器 44999J（RETAINER PISTON RING）
- 小活塞 105100A（PLUG, VARIABLE COMPRESSION）
阀门 / 旋转器类
- 排气阀 106625A（VALVE, EXHAUST）
- 锥形阀 109658（TAPER, VALVE SPRING, ROTATOR）
- 弹簧 109659（SPRING, VALVE (YELLOW STRIPE)）
- 气门旋转器 110165C（ROTATOR, VALVE）
- 进气阀 23436B（VALVE, INTAKE）
- 进气阀 23436A（Waukesha 套件，VALVE, INTAKE）
保险丝类
- 15A 保险丝 69850C（FUSE, CERAMIC 15 AMP）
- 10A 保险丝 69850B（FUSE, CERAMIC 10A-250V）
- 5A 保险丝 69850A（FUSE, CERAMIC 5A-250V）
- 0.5A 保险丝 69907
- 0.1A 保险丝 56096
传感器类
- 燃烧传感器 111463C（PICKUP, CETANE METER, FORMELY 111463A）
- 喷射传感器 111465A（PICKUP, INJECTOR）
其他部件
- 加热器 A106583E（HEATER AIR ASSEMBLY W/CORD）
- O 型圈 110250D（O RING）
- 喷嘴 110700（NOZZLE, INJECTOR）
- 空滤器 110675
- 电磁阀组件 A109334N
- 螺母锁线 105107
- 调节螺杆 B8199C
- 螺母 783498
- 金属垫片 111225
- 金属垫皮 111226
- 温控仪 AA111412B（THERMOSTAT）
- 调节手把 111629A
- 衬套 75968
- 弹簧垫片 75991
- 调节螺杆组件 A75978A
- 黄色聚乙烯管 441011
- 排油管组件（四杯）A109343E
- 连接线 111623
- 油滤元件 111346（OIL FILTER ELEMENT）
- 按钮摇臂 023043A（BUTTON ROCKER ARM）
- 温度计（0-220F）0105180（THERMOMETER, 0-220F）
- 进气温度组件（60-160F）0106317A（THERM, AIR INTAKE ASSY 60-160F）
套件类
- W109927B Waukesha 套件（PICK-UP, TYPE D-1, DET. METER）
- W109927 Waukesha 套件（PICK-UP DETONATION）
- G979-260 Waukesha 套件（GASKET SET）
- G900-1025 Waukesha 套件（GASKET SET）
- G-960-291 Waukesha 套件（WATER PUMP REPAR KIT）
- A204442E Waukesha 套件（EXHAUST MANIFOLD）
- G-960-243 Waukesha 套件（WATER PUMP REPAIR KIT）
- 164659E Waukesha 套件（PRESSURE GAUGE）
- 169180K Waukesha 套件（FILTER ELEMENT, AIR）
- 023242A Waukesha 套件（MANIFOLD EXHAUST ASSEMBLY）
- 169180L Waukesha 套件（FILTER ELEMENT, AIR）
- 489604 Waukesha 套件（ELEMENT, OIL SEPERATOR）
- 493026 Waukesha 套件（O-RING）
- 162861B Waukesha 套件（BEARING ASSEMBLY, HOUSING）
- WAO105033 Waukesha 套件（Valve check assy）
- WA75974 Waukesha 套件（GLASS CARB FLOAT GAUGE EA）
- WA75984F Waukesha 套件（VENTURI, CARB. 19/32 INCH EA）
- WA75988A-72 Waukesha 套件（JET 72 CC CARB FUEL EA）
- WA75988E Waukesha 套件（JET 68 CARB FUEL）
- WAO109495 Waukesha 套件（TUBE HUMIDIFIER ASSY）
- WAO109405 Waukesha 套件（REMOVER VALVE IN ASSY）
- WAO109531X Waukesha 套件（GEAR IDLER）
