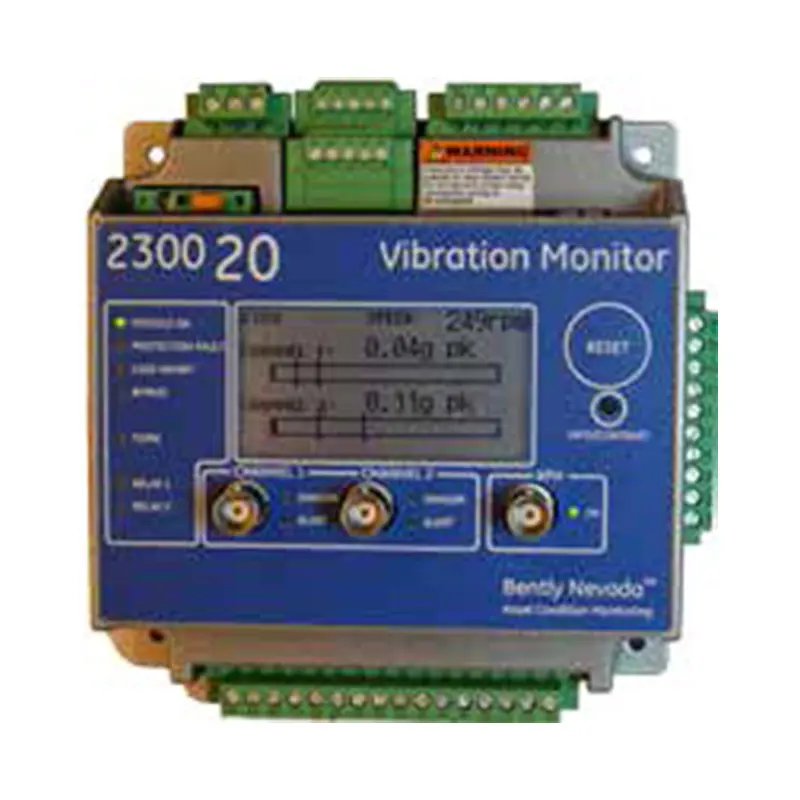

本特利Bently Nevada 双通道监测器2300/20系列

本特利Bently Nevada 双通道监测器2300/20系列

专为工业设备状态监测设计的紧凑型解决方案，集成双振动通道与转速监测功能，适用于电厂、化工厂、石油天然气及制造业等场景中关键辅机（风机、泵、马达等）的连续保护与状态分析。

一、核心功能与架构设计

1. 双通道振动监测
   • 支持两路地震式振动传感器输入（如加速度传感器或 Velomitor 速度传感器），同步采样分析径向或轴向振动数据，提供通频单峰值、峰峰值、真实 RMS 有效值等实时测量值。
   • 通过可配置报警阈值（警告 / 危险级别）实现设备异常振动的即时预警与联锁保护。
2. 专用转速通道
   • 集成一路独立转速 / 键相监测通道，兼容多种传感器类型：
     • 电涡流式探头（如 BN3300XL 系列）
     • 磁阻式转速探头（如 70085 系列）
     • 接近开关式传感器
   • 支持齿轮啮合频率、皮带轮转速等关键参数分析，用于机械传动链状态诊断。
3. 灵活通讯与控制输出
   • 以太网 10/100 Base-T 接口：无缝连接本特利 System 1 状态监测平台或第三方 SCADA/DCS 系统（如 BNMC、Modbus TCP 协议兼容），实现远程数据采集与组态管理。
   • 两路可编程继电器输出：支持 AND/OR 逻辑组态，可联动设备停机、报警灯或外部控制单元。
   • 三路缓冲传感器输出（BNC 接口）：提供原始振动 / 转速信号（含抗电磁干扰和短路保护），便于外接示波器或高级诊断工具（如频谱分析仪）。
4. 本地交互与显示
   • LCD 液晶显示屏：实时显示振动值、转速、组态参数及报警状态，支持多语言界面。
   • 多色 LED 状态指示灯：直观指示设备运行、故障、通讯状态及各通道报警级别（警告 / 危险）。
   • 就地组态与锁定功能：通过按键操作快速配置传感器参数、报警限值，支持本地密码锁定防止误操作。

二、型号差异与扩展能力

• 2300/201 型号：标配两路 4-20 mA 模拟量输出，直接对接 PLC/DCS 系统，适合传统控制系统集成。
• 2300/252 型号：优化Trendmaster SPA 接口兼容性，强化与 System 1 或高级诊断软件的数据传输效率，适合大型设备群集中管理场景。
• 通用特性：支持 DIN 导轨或面板式安装，紧凑尺寸（127mm×127mm×76.2mm）节省机柜空间；配备独立电源模块（支持 110/220 VAC 转 24 VDC 输入）。

三、技术优势与工业价值

1. 多传感器兼容性与信号质量
   • 覆盖主流振动 / 转速传感器类型，确保新旧设备升级无缝替换（如替代老式 1900/27 单通道监测器）。
   • 内置带通滤波与信号调理电路，抑制电气噪声干扰，提升复杂电磁环境下的测量稳定性。
2. 主动式设备保护策略
   • 通过组态软件预设多级报警阈值（如振动超限、转速异常），配合继电器输出实现预防性停机，减少非计划维修与生产损失。
   • 支持双加速度通道同步采样，便于分析振动相位关系（如不平衡、不对中诊断），深化故障根源定位。
3. 集成化资产管理支持
   • 以太网通讯实现全厂级设备状态数据统一汇聚至 System 1 平台，构建基于大数据的预测性维护模型（如趋势分析、寿命评估）。
   • 配套专用组态软件（随机提供）简化参数配置与数据可视化，降低技术门槛。
4. 严苛环境适应性
   • 工作温度范围：-30°C ~ +65°C（存储温度：-40°C ~ +85°C），耐受工业现场极端温湿度波动。
   • 防护与认证：满足 ATEX/IECEx/CSA 等防爆标准（可选防爆型号），通过 UL、EN 电磁兼容认证，适合危险区域部署。

四、典型应用场景

1. 能源与电力行业
   • 监测磨煤机、凝结水泵、循环风机等辅机设备的轴承磨损、叶轮不平衡等故障早期迹象，保障机组连续运行。
2. 石油化工与制造业
   • 压缩机、搅拌器、离心机的振动健康监测，预防机械密封失效或齿轮箱故障引发的连锁事故。
3. 水处理与公共设施
   • 水泵站、风机组的状态管理，优化运维效率，延长设备生命周期。
4. 科研与实验室环境
   • 旋转机械测试平台的数据采集前端，支持振动噪声分析、机械动力学研究等实验需求。

五、配套耗材与扩展方案

搭配商城同步供应的本特利原厂配件，实现系统级升级：

• 传感器类：3300XL 涡流探头及延长电缆、330500 压电速度传感器组件。
• 校准工具：TK-3E 探头校验仪、标定环规，确保测量精度溯源。
• 维护附件：BNC 保护接头、DIN 导轨安装附件包，提升系统可靠性。

本特利 2300/20 双通道监测器通过双通道振动 + 转速监测的高效集成、多通讯接口兼容性及严苛工业环境适应性，成为中低关键等级旋转设备状态监测的标杆方案。PRONOVATION 普诺实验商城凭借正品渠道、一站式采购服务及专业技术支撑，进一步优化该产品的采购便利性与全生命周期价值，助力用户实现设备状态主动化管理与运维成本控制的双重目标。如需具体型号配置或系统方案定制，欢迎联系商城技术团队获取深度支持。
