本特利Bently Nevada 3300 XL 11mm 电涡流传感器系统

本特利Bently Nevada 3300 XL 11mm 电涡流传感器系统产品信息

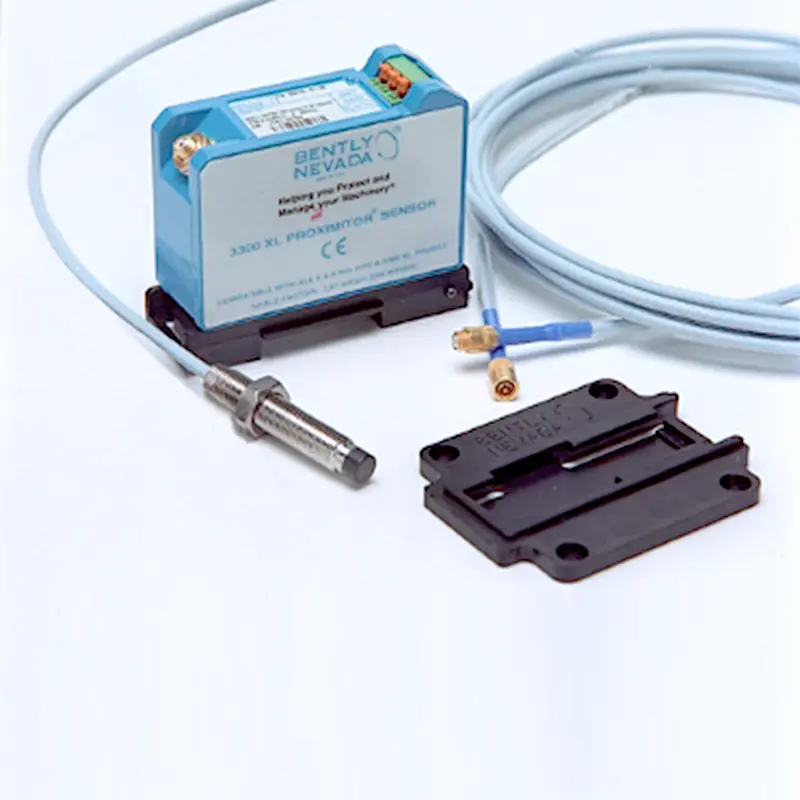

一、系统组成

3300 XL 11mm 电涡流传感器系统由三部分核心组件构成：

• 3300 XL 11mm 探头
• 3300 XL 11mm 延伸电缆
• 3300 XL 11mm 前置器

二、核心功能与应用场景

1. 测量能力：
   输出灵敏度为3.94 V/mm (100 mV/mil)，可实现滑动轴承机器的非接触式振动和位移测量，具体包括：
   • 轴位移（推力）测量
   • 汽轮机斜面胀差测量
   • 往复式压缩机活塞杆位移或下沉测量
   • 转速和零转速测量
   • 参考相位（键相）信号采集
2. 核心优势：
   相比标准 3300 XL 8mm 系统，11mm 探头直径扩大了线性范围，更适用于需要大线性区间的场景（如汽轮机胀差、长行程活塞杆位移）。

三、关键技术参数

• 线性范围：4.0 毫米（160 mils），范围为 0.5~4.5 毫米（20~180 mils，对应输出电压约 - 1~-17Vdc）。
• 延伸线性偏差（DSL）范围：0.5~5.0 毫米（20~200 mils，对应 - 1~-19Vdc），使用齐纳安全栅时该范围不适用。
• 推荐间隙设定值：2.5 毫米（100 mils）。

四、型号分类

1. 3300 XL 11mm 探头（按螺纹 / 铠装划分）：
   • 英制螺纹：
     • 1/2-20 UNF：非铠装（3300701）、铠装（330702）
     • 5/8-18 UNF：非铠装（330707）、铠装（330708）
   • 公制螺纹：
     • M14 x 1.5：非铠装（330703）、铠装（330704）
     • M16 x 1.5：非铠装（330709）、铠装（330710）
   • 反装探头：
     • 3/8-24 UNF 螺纹：330705-02-18-CXX-DXX-EXX
     • M10 x 1 螺纹：330706-005-046-CXX-DXX-EXX
2. 前置器：
   • 330780-AXX-BXX
3. 延伸电缆：
   • 330730-AXXX-BXX-CXX

五、兼容性说明

• 替代升级：3300 XL 11mm 前置器可取代 7200 系列 11mm 和 14mm 传感器系统，但升级时需全部替换为 3300 XL 11mm 部件（不可混合使用）。
• 监测系统适配：若搭配 3500 监测系统，需升级组态软件至兼容版本。
