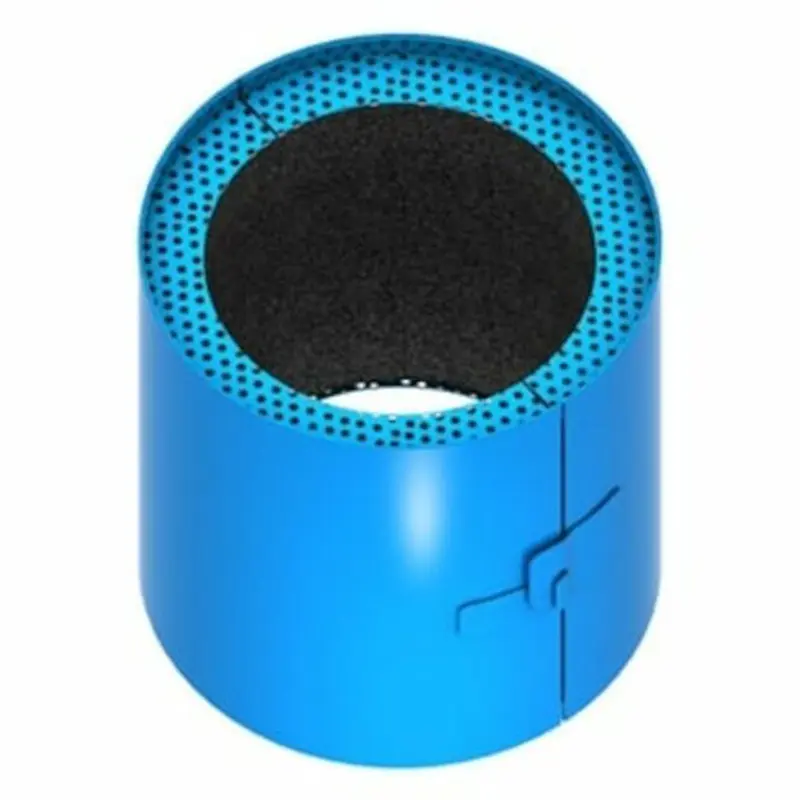

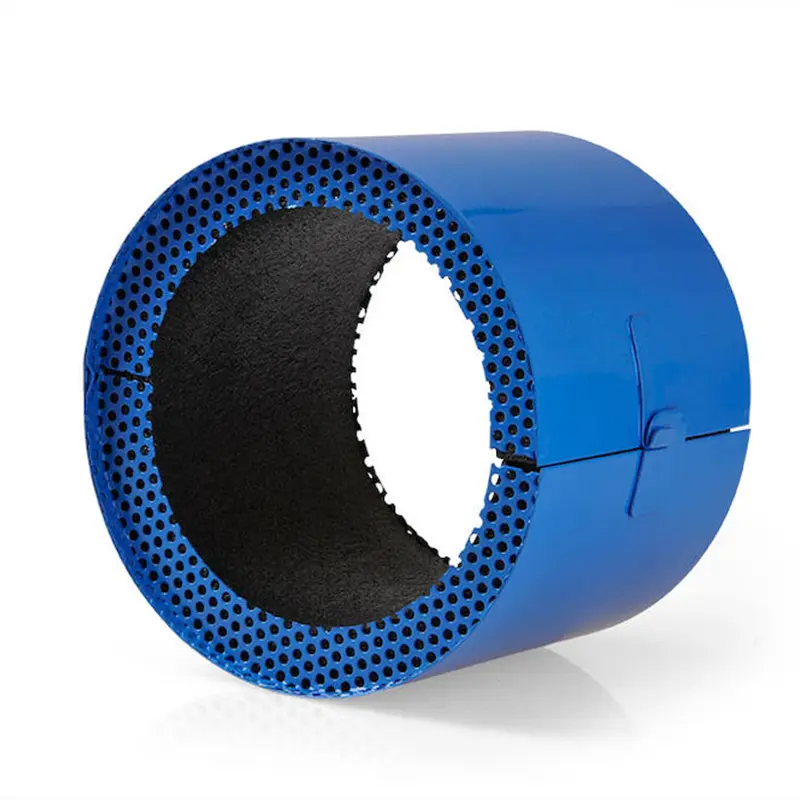

PROMASEAL® Wall Collars FCW 德国 Promat 保全 墙体专用分体式阻火圈
一、产品定位
PROMASEAL® Wall Collars FCW 是专为墙体设备贯穿设计的分体式阻火圈，可安装于现有管道，针对防火墙体中的管道贯穿部位提供防火保护，是被动防火系统的关键组件。
PROMASEAL® Wall Collar 专用于插入石膏板、混凝土、砖石等防火墙体，并已通过在 uPVC 和 HDPE 可燃性管道上进行过测。 与 PROMASEAL® Retrofit Collar 相似，这是一种分体式阻火圈，可安装到现有管道上。
PROMASEAL® Wall Collar is designed for insertion into fire resistant wall elements such plasterboard, concrete, masonry and has been tested on uPVC and HDPE pipes.
Similar to the PROMASEAL® Retrofit Collar, this is a split type collar to allow installation to existing pipework.
二、应用领域
- 适用于墙体设备贯穿场景，可插入防火石膏板、混凝土、砖石、井壁、通风墙、Hebel/AAC 墙板、Speedpanel 墙板等多种防火墙体。
- 适配管道类型：经测试适用于 uPVC、HDPE 及其他类型的可燃性管道。
三、核心性能优势
- 双向保护：单个阻火圈可提供双向防火保护，覆盖管道贯穿墙体的两侧，强化防火分区完整性。
- 广泛适配性：经测试兼容多种墙体材料（如防火石膏板、AAC 墙板等）和管道类型（uPVC、HDPE 等），适配场景灵活。
- 分体式设计：支持在现有管道上安装，无需拆卸管道，简化旧建筑改造或管道后期加装的防火处理流程。
四、商城关联（PRONOVATION 普诺实验商城）
- 作为墙体管道贯穿的专用防火封堵产品，可与防火密封胶、防火隔板等协同使用，提供完整封堵方案。
- 现货供应，支持根据管道直径、墙体类型推荐适配规格，提供安装指导。
PROMASEAL® Wall Collar（FCW）是一种分体式阻火圈，专为墙体（硅酸钙板、石膏板、混凝土、砖石等）中的设备贯穿部位设计，适配 HDPE、uPVC、PPR 等塑料管道及其他建筑设备（外径≤162mm），经测试耐火极限达 120 分钟（符合 BS 476、AS 1530 等标准）。其分体式设计支持 retrofit 安装，需与PROMASEAL®-A 丙烯酸密封胶（填充环向间隙）和PROMASEAL® Grafitex（填充设备与阻火圈内部间隙）配合使用，且对墙体厚度有特定限制（单圈最大墙体厚度 128mm），提供双向防火保护。
性能参数
- 耐火极限：达 120 分钟（-/120/120），即防火完整性和隔热性均满足 120 分钟要求；
- 测试标准：符合 BS 476: Part 20（1987）、AS 1530: Part 4（2014）、AS 4072: Part 1（2005）。
安装关键要求
- 间隙处理：
- 阻火圈与墙体的环向间隙需≤20mm，用PROMASEAL®-A 丙烯酸密封胶填充，最小深度 32mm；
- 若间隙＞20mm，需用墙体同材质或PROMASEAL® Mortar回填至≤20mm；
- 设备与阻火圈内部的间隙需用PROMASEAL® Grafitex填充。
- 墙体厚度限制：
- 单圈最大适用墙体厚度：128mm；
- 若墙体厚度＞128mm，需使用双圈，确保阻火圈外表面嵌入墙体深度≤14mm（从墙面起算）；
- 最小墙体厚度：适配≤110mm 管道时≥48mm，适配 162mm 管道时≥57mm。
- 其他注意事项：
- 阻火圈两端的穿孔网格不得被遮挡；
- 若墙体厚度＜128mm，需在阻火圈伸出墙体的部分补涂 PROMASEAL®-A 密封胶以维持隔热性；
- 可倾斜安装（需与原始测试场景暴露条件一致，具体咨询厂商）。
规格型号
| 型号代码 | 对应管道公称直径（mm） | 主体高度 H（mm） | D1（mm）* | D2（mm） |
|---|---|---|---|---|
| FCW 40 | 40 | 120 | 80 | 47 |
| FCW 50 | 50 | 120 | 90 | 60 |
| FCW 65 | 65 | 120 | 107 | 75 |
| FCW 100 | 100 | 120 | 153 | 116 |
| FCW 150 | 150 | 120 | 203 | 164 |
* 注：D1 为阻火圈外径，含 3mm 卡扣余量。
关键问题
- 问题：PROMASEAL® Wall Collar（FCW）能适配哪些类型的管道和墙体？
答案：管道类型包括 HDPE、uPVC、PPR 等塑料管道及其他建筑设备（如电缆、绝缘金属管），最大适配管道外径 162mm；墙体类型支持硅酸钙板、石膏板、混凝土、砖石、Hebel/AAC 墙板、Speedpanel 墙板等防火墙体。 - 问题：安装该阻火圈时，间隙处理有哪些强制要求？
答案：阻火圈与墙体的环向间隙需≤20mm，且必须用 PROMASEAL®-A 丙烯酸密封胶填充（最小深度 32mm）；若间隙＞20mm，需用墙体同材质或 PROMASEAL® Mortar 回填至≤20mm；设备与阻火圈内部的间隙需用 PROMASEAL® Grafitex 填充，确保无防火漏洞。 - 问题：其 120 分钟耐火极限的测试依据是什么？适用于多大厚度的墙体？
答案：耐火极限依据 BS 476: Part 20（1987）、AS 1530: Part 4（2014）、AS 4072: Part 1（2005）测试；单圈最大适用墙体厚度为 128mm，若墙体超厚需使用双圈，且阻火圈外表面嵌入墙体深度需≤14mm（从墙面起算）。
