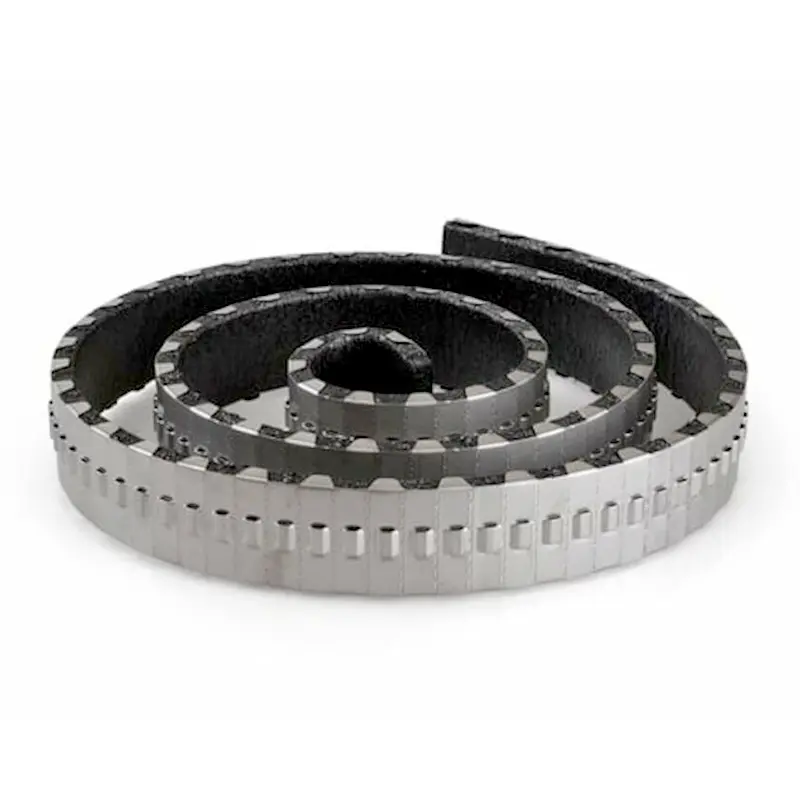

PROMASTOP^® UniCollar^® is an intumescent device designed to maintain the integrity of the fire resistant elements through which various plastic pipes pass. It is suitable for retrofit installation in various floors and walls similar to that in which it has been tested. In the event of a fire, the intumescent material in the PROMASTOP^® UniCollar^® rapidly expands, closing off the plastic pipe or combustible insulation and forming an insulating barrier.

PROMASTOP^® UniCollar^® is currently tested with many new and existing types of plastic using uPVC as a benchmark.

PROMASTOP^® Unicollar^® is packed in individual boxes each containing 2250mm length of collar (or 150 segments) and fixing accessories are included. The collar is designed so that it can be cut and snapped in modules of 15mm. For a guide to the approximate number of collar sizes per strip, please refer to the usage guide table.

一、产品基本信息

• 产品名称：PROMASTOP® UniCollar®
• 产品类型：膨胀套环阻火圈装置

二、核心功能与原理

• 核心作用：保持各种可燃性管道穿贯的防火构件的完整性。
• 防火原理：火灾发生时，内部膨胀材料迅速膨胀，封闭塑料管道或可燃隔热材料，形成隔热屏障。

三、规格与包装

• 包装形式：独立包装。
• 产品规格：每盒含 2250 毫米长的套环（或 150 段），配套固定配件。
• 使用特性：套环可按 15 毫米模块切割和折叠（具体数量参考使用指南表）。

四、认证与适用范围

• 测试认证：通过以 uPVC 为基准的多种新型和现有塑料测试；具备墙壁、吊顶和楼板认证。
• 适用管材：uPVC、HDPE、Raupiano、d-Blue、Triplus 等多种管材。
• 额外保护：可保护电缆束和隔热金属管道。

五、性能优点

1. 单箱解决方案，适用于多种管道尺寸和类型；
2. 盒内包含固定件和夹子，无需额外采购配件；
3. 具备多项认证，适配场景广泛（墙壁、吊顶、楼板等）；
4. 适用管材种类多，且可扩展保护电缆束和隔热金属管道。

六、应用领域

• 可燃管道的膨胀套环阻火圈。

产品更多详情与数据信息~

一、核心技术参数

1. 膨胀性能
   • 采用蛭石基膨胀材料，在 550°C 高温下膨胀比可达 1:9，形成致密隔热层，有效阻止火焰和热气蔓延。
   • 膨胀触发温度为 300°C，符合 BS 476: Part 20:1987 标准中对快速响应型防火材料的要求。
2. 耐火时效
   • 经测试，在混凝土楼板和墙体中可提供最高 240 分钟的耐火完整性（FRL -/240/240），满足 AS 1530: Part 4:2014 对高风险建筑的防火要求。
   • 针对电缆束和隔热金属管道，耐火时效可达 120 分钟（FRL -/120/120），符合 AS 4072: Part 1:2005 标准。
3. 适用范围
   • 管道类型：涵盖 uPVC、HDPE、Raupiano、d-Blue、Triplus 等主流塑料管材，以及铝塑复合管和带可燃保温层的金属管道。
   • 管道直径：通过模块化设计（15mm 切割单元），可适配 DN50 至 DN300 的多种管径。

二、安装与认证

1. 安装规范
   • 三步安装法：
     ① 按管道周长切割对应长度的套环（每盒含 2250mm 长卷材，可切割成 150 段）；
     ② 使用配套不锈钢固定夹将套环紧固于管道穿贯部位；
     ③ 确保套环与管道间隙≤2mm，无需额外密封胶。
   • 安装场景：适用于新建建筑和既有建筑改造，可安装于混凝土楼板底面、墙体及吊顶，通过 UL 1479 标准测试验证。
2. 权威认证
   • 国际标准：通过 BS 476（英国）、AS 1530（澳大利亚）、UL 1479（美国）等多国防火测试认证。
   • 环保特性：无卤素、低烟设计，符合欧盟 RoHS 指令对有害物质限制的要求。

三、应用场景与案例

1. 典型应用
   • 商业综合体：在某 30 层写字楼项目中，UniCollar® 用于厨房排水管道（HDPE 材质，DN150），通过 2 小时耐火测试，确保火灾时管道贯穿部位的完整性。
   • 医院建筑：在传染病房区域，套环用于隔离带保温层的金属管道（DN200），满足 AS 4072 对医疗建筑的防火要求。
   • 数据中心：保护电缆桥架穿楼板部位，耐火时效达 120 分钟，防止火灾通过线缆蔓延至相邻机房。
2. 性能优势
   • 单箱解决方案：每盒包含 2250mm 卷材、固定夹及安装说明书，适配多种管径，减少库存压力。
   • 抗老化设计：外层不锈钢带采用 304 材质，耐候性达 10 年以上，通过盐雾测试（500 小时无锈蚀）。

四、维护与质保

维护建议

• 每季度检查固定夹是否松动，每年使用红外热像仪检测套环与管道的贴合度。
• 长期暴露于紫外线环境时，建议每 5 年更换外层不锈钢带（成本约为产品售价的 15%）。

六、对比竞品的核心差异

以上内容覆盖了PROMASTOP® UniCollar®德国Promat保全 阻火圈的技术参数、认证体系、安装规范、应用实例及维护方案，形成从设计到运维的全生命周期解决方案。
