岛津 SCAT 系列废液桶密封系统 - 产品详情介绍

一、产品基础信息

• 品牌：岛津（Shimadzu）
• 产品系列：SCAT 系列
• 产品名称：SCAT 系列废液桶密封系统（含废液安全盖、M 型过滤器、废液桶，核心解决 HPLC 实验室废液挥发与安全防护）
• 型号：安全防护
• 货号范围：

  （1）核心主货号（二代产品，已停产，附三代新品对应）

  • 307982（二代 M 型过滤器 - 标签型，GL14 螺纹）→ 三代新品 407982；
  • 390914（二代 M 型过滤器 - 标签型组合装，2×6 个月用量）→ 三代新品 490914；
  • 310535（二代 M 型过滤器 - 指示器型，GL14 螺纹）→ 三代新品 410535；
  • 390336（二代 M 型过滤器 - 指示器型组合装，2×6 个月用量）→ 三代新品 490336；

  （2）废液安全盖（通用款，未停产）

  • 307912（A 款）：GL45 螺纹，含 Φ2.3/3.2mm 接头 3 个、堵头 1 个，1 个 / 装；
  • 307923（B 款）：GL45 螺纹，含 Φ2.3/3.2mm 接头 2 个、Φ6.4/9mm 接头 1 个、堵头 2 个，1 个 / 装；
  • 308921（C 款）：GL45 螺纹，含 Φ2.3/3.2mm 接头 4 个、Φ6.4/9mm 接头 1 个、堵头 2 个，1 个 / 装；

  （3）废液桶

  • 107951：5L 容量，尺寸 150×250×195mm（W×H×D），GL45 螺纹，1 个 / 装；
• 核心规格：主流采用GL45 螺纹（实验室流动相瓶 / 废液桶通用接口）、GL14 螺纹（过滤器专属），适配多数品牌实验室废液收集系统；
• 包装与更换周期：过滤器单装推荐 6 个月更换，组合装为 12 个月用量；安全盖单装，废液桶 5L / 装；
• 核心用途：HPLC 实验室废液（有机相、水相混合废液）的密封收集，吸附挥发气体（如甲醇、乙腈），防止实验室环境污染与溶剂损耗，同时通过阻燃设计提升安全等级，适配制药、食品、环境等精密分析实验室。

二、核心规格参数

1. 核心组件规格（按功能分类）

（1）废液安全盖 V2.0（GL45 螺纹，安全密封核心）

• 材质与安全等级：
  • 螺口盖：PPS 工程塑料，耐温最高 200℃，可灭菌，防火等级达 UL94 V-0（最高级）—— 垂直燃烧 10 秒内停止，无燃烧物掉落，火星 30 秒内熄灭，遇火提供安全缓冲；
  • 接头：PFA 材质，化学耐受性优异，管线连接牢固无漏液，同样符合 UL94 V-0 防火标准；
  • 密封性能：经防挥发测试（1L 80% 甲醇水静置 1 个月），搭配安全盖的 A 瓶仅挥发 0.02g，远低于普通单孔盖（B 瓶 51.59g）、三孔盖（C 瓶 27.72g），有效减少溶剂损耗与环境异味。
• 接头配置差异（按货号分）：
  • 307912（A 款）：侧重小口径管线，含 3 个 Φ2.3/3.2mm 接头（适配 HPLC 常规废液管）、1 个堵头，适合单一废液收集；
  • 307923（B 款）：兼顾大小口径，含 2 个小口径接头、1 个 Φ6.4/9mm 粗软管接头（适配废液主管）、2 个堵头，适合双路废液收集；
  • 308921（C 款）：多小口径适配，含 4 个小口径接头、1 个粗软管接头、2 个堵头，适合多路废液（如多台 HPLC 共用）收集。

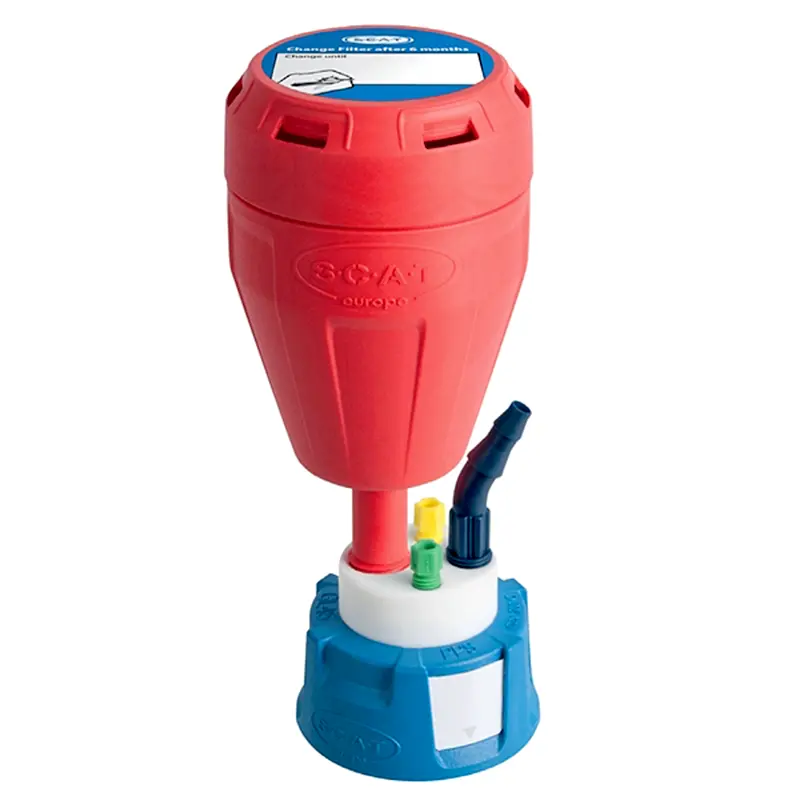

（2）M 型过滤器（GL14 螺纹，挥发气吸附核心）

• 活性炭性能（文档数据支撑）：
  • 基础参数：密度 410±30 kg/m³（ASTM D 2854），湿度＜5%（ASTM D 2867），柱状硬度 98-99%（ASTM D 3802），有效过滤面积 1200 m²/g（DIN ISO 9277），粒径 2-4mm（ASTM D 2862）；
  • 吸附能力：CCL4 吸附 70%（ASTM D 5742），苯吸附在不同相对饱和度下表现优异（20℃时，p/pS=0.9 吸附 45±2%、p/pS=0.001 吸附 17±2%），可高效吸附废液挥发的有机气体（如甲醇、乙腈）；
• 类型差异：
  • 标签型（307982/407982）：带书写标签，可记录更换日期，适合手动追踪寿命；
  • 指示器型（310535/410535）：含色差指示器，吸附饱和时颜色变化，无需手动记录，更便捷；
• 更换周期：6 个月 / 个，组合装（如 390914/490914）含 2 个，可使用 12 个月，适配实验室定期维护周期。

（3）5L 废液桶（107951，废液收集载体）

• 尺寸与材质：尺寸 150×250×195mm（W×H×D），材质推测为增强 PP（聚丙烯），耐废液腐蚀，无溶出污染；
• 螺纹与适配：GL45 标准螺纹，完美匹配废液安全盖，密封后无废液泄漏风险；5L 容量适配中小型实验室日均废液量（如 3-5 台 HPLC 每日废液约 1-2L），无需频繁倾倒。

2. 关键螺纹尺寸适配（GL45 为核心，实验室通用）

• GL45 螺纹（玻璃 / 塑料差异）：
  • 玻璃材质：A=41.50mm、B=45.00mm、C=44.50mm、D=29.50mm；
  • 塑料材质：A=41.50mm、B=52.50mm、C=44.50mm、D=34.70mm； 适配多数品牌流动相瓶、废液桶，确保跨品牌兼容性；
• GL14 螺纹：仅适配 M 型过滤器，为过滤器专属接口，与安全盖、废液桶螺纹不通用，采购时需区分。

三、产品核心特点

1. 高安全防护，防火耐温双保障 全组件防火等级达 UL94 V-0（最高级），PPS 螺口盖耐温 200℃可灭菌，遇火不持续燃烧、无滴落，为实验室火灾应急争取时间；医用级 PTFE 与 PFA 材质符合 FDA 标准，无溶出污染，适配制药、食品等合规性要求高的场景。
2. 强效防挥发，改善实验室环境 安全盖 + 过滤器组合实现 “双重密封 + 吸附”：安全盖减少废液挥发（1 个月仅 0.02g 损耗），过滤器吸附残留挥发气，大幅降低实验室有机溶剂量（对比普通瓶盖，挥发量降低 99.9% 以上），减少操作人员吸入风险，同时避免溶剂异味影响实验环境。
3. 精准吸附，保障分析稳定性 高性能活性炭对有机挥发物吸附能力强，避免挥发气在实验室空气中积累，进而影响 HPLC 分析的保留时间稳定性 —— 文档测试显示，使用安全盖的样品瓶（A 瓶）31 天内保留时间变化极小（平均每日≤0.031min），而普通瓶盖（B 瓶）每日变化达 0.386min，有效保障分析数据重复性。
4. 场景适配灵活，维护便捷 安全盖多接头配置（小口径 / 粗软管）适配单路 / 多路废液收集；过滤器分标签型（手动记录）与指示器型（自动提醒），满足不同维护习惯；大包装组合装（12 个月用量）减少采购频率，5L 废液桶无需频繁倾倒，整体降低实验室运维成本。

四、使用方法（以完整系统组装为例）

1. 组件适配与组装：
   • 废液桶 + 安全盖：将 107951 5L 废液桶洗净晾干，取 307912/307923/308921 安全盖（按废液路数选，单路选 A 款，多路选 C 款），对准 GL45 螺纹顺时针旋紧，确保密封无松动；
   • 安全盖 + 管线：根据 HPLC 废液管尺寸，将对应接头（Φ2.3/3.2mm 接细管，Φ6.4/9mm 接粗管）安装在安全盖孔位，多余孔位用堵头密封，避免挥发气泄漏；
   • 过滤器连接：取 M 型过滤器（如 407982 三代标签型），对准安全盖预留的 GL14 接口旋紧，完成 “废液桶 - 安全盖 - 过滤器” 完整系统组装。
2. 激活与记录：
   • 按下安全盖或过滤器上的寿命计时器按钮，激活 6 个月使用倒计时；标签型过滤器需在书写标签记录安装日期，指示器型过滤器则通过颜色变化判断饱和（无需手动记录）。
3. 日常维护与更换：
   • 废液倾倒：当废液桶内废液达 80% 容量（约 4L）时，关闭 HPLC 废液输出，拆卸管线与过滤器，倾倒废液后清洗桶身，重新组装；
   • 过滤器更换：使用满 6 个月或指示器变色时，拆卸旧过滤器，更换新过滤器（三代新品直接适配旧接口，无需调整）；
   • 安全盖检查：定期（如每月）检查安全盖密封性与接头牢固性，发现老化或漏液及时更换。

五、适用场景

1. HPLC/UPLC 实验室：作为核心废液处理系统，适配单台或多台液相色谱的废液收集，尤其适合有机相废液（如甲醇、乙腈混合废液）较多的场景，减少挥发污染与溶剂损耗。
2. 制药 / 食品合规实验室：符合 FDA 标准与 UL94 V-0 防火等级，适配药品 GMP、食品 FDA 认证实验，无溶出污染，保障废液处理合规性。
3. 环境 / 临床分析实验室：处理含痕量污染物或生物样品的废液，活性炭吸附可避免挥发气中有害物质扩散，保护操作人员健康，同时保障分析环境洁净。
4. 中小型实验室批量废液处理：5L 废液桶 + 12 个月过滤器组合装，适配日均废液量 1-3L 的实验室，减少频繁采购与维护，降低运维成本。

六、注意事项

1. 二代停产与三代适配： 二代 M 型过滤器（307982/390914/310535/390336）已停产，采购时需选择对应三代新品（407982/490914/410535/490336），新品接口与旧款完全兼容，无需更换其他组件。
2. 螺纹尺寸严格匹配： 安全盖与废液桶需用 GL45 螺纹，过滤器需用 GL14 螺纹，不可跨规格混用（如 GL14 过滤器拧入 GL45 接口），否则会导致密封失效，挥发气泄漏。
3. 过滤器更换周期： 必须按 6 个月周期更换，即使指示器未变色（标签型）或吸附未饱和（指示器型），长期使用会导致活性炭吸附能力下降，挥发气处理效率降低，影响实验室环境。
4. 废液量控制： 废液桶内废液不可超过 80% 容量（约 4L），避免废液过多导致溢出，尤其在移动或倾倒时，需先关闭 HPLC 废液输出，防止漏液。
5. 阻燃材料使用： 虽为 V-0 级阻燃，但不可直接接触明火，实验室需避免在废液系统附近使用火源（如酒精灯），同时定期检查组件是否有老化（如 PFA 接头开裂），及时更换损坏部件。

七、常见问题（FAQ）

Q1：为什么三代过滤器能直接替换二代？

A1：三代新品（如 407982）仅在生产工艺上优化，螺纹尺寸（GL14）、吸附性能、接口适配性与二代完全一致，无需更换安全盖或废液桶，直接拧入旧接口即可使用，无缝衔接。

Q2：安全盖 A/B/C 款怎么选？

A2：按废液路数与管线尺寸：

• 单台 HPLC（1 路废液管，Φ2.3/3.2mm）→ 选 A 款（307912，3 个小接头）；
• 2 台 HPLC（1 路主管 Φ6.4/9mm+1 路支管）→ 选 B 款（307923，2 小 1 粗接头）；
• 3-4 台 HPLC（多路细管）→ 选 C 款（308921，4 小 1 粗接头），多余孔位用堵头密封。

Q3：防挥发效果为什么比普通瓶盖好这么多？

A3：普通瓶盖（单孔 / 三孔）为 “开放式” 设计，仅靠简单旋合密封，溶剂易通过孔位挥发；本产品安全盖为 “密封 + 接头” 设计，孔位仅通过专用接头连接管线，无多余缝隙，配合过滤器吸附残留挥发气，实现 “双重防护”，因此挥发量大幅降低。

Q4：活性炭能再生吗？

A4：文档提及活性炭可 “用蒸汽或热气体再生”，但实验室场景不建议再生 —— 再生需专业设备（如高温活化炉），自行再生易导致吸附能力下降或引入杂质，反而影响挥发气处理效果，建议按周期更换新过滤器。
