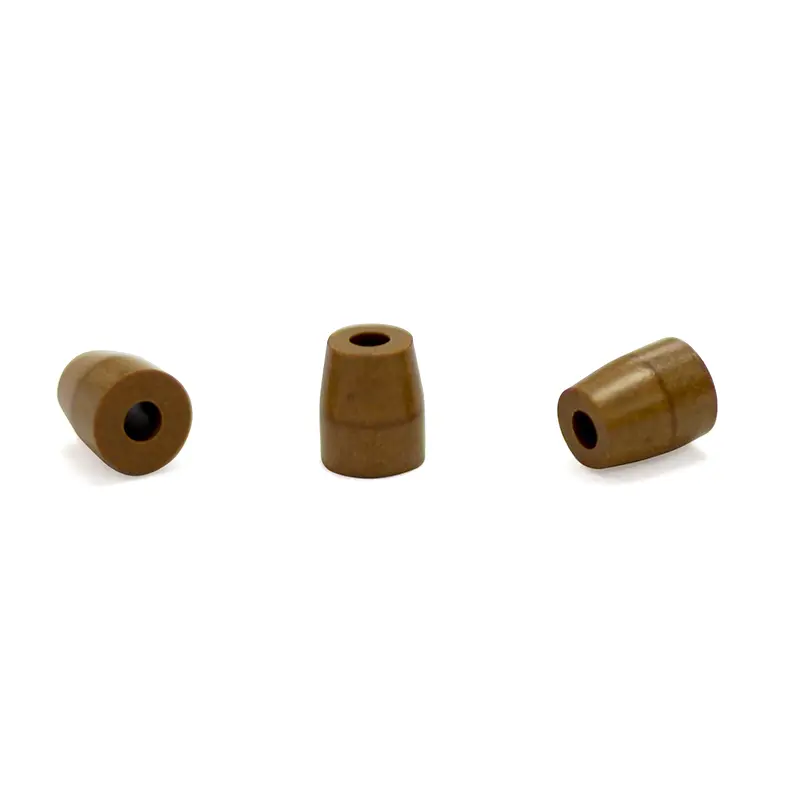

一、产品核心定位：GC/MS 专用高密封方案

材质：100% 杜邦 Vespel® 聚酰亚胺（非石墨混合材质）
核心优势：永久无孔隙密封（氧气渗透率≈0）、350℃高温耐受、金属 / 玻璃表面适配性强
专属场景：气相色谱 - 质谱联用仪（GC/MS）接口、高温等压环境、需杜绝背景信号干扰的痕量分析

二、技术特性对比（vs 石墨套环 / 混合材质）

▶ Vespel® 纯聚酰亚胺套环

• 密封性质：永久固化密封（不可重复使用）
• 氧气渗透性：无孔隙（GC/MS 专用，避免真空系统污染）
• 耐温范围：长期 350℃，短期 380℃
• 安装扭矩：高（需≥18in・lb，依赖工具校准）
• 柱管粘附性：易粘结（需专用工具拆卸）
• 典型应用：Thermo GC/MS 接口、岛津 GC-2025 精密机型

▶ 石墨套环

• 密封性质：可重复使用（≤50 次）
• 氧气渗透性：低（禁用 GC/MS）
• 耐温范围：450℃
• 安装扭矩：低（≤15in・lb）
• 柱管粘附性：不粘结
• 典型应用：Agilent 7890B 进样口（非质谱场景）

▶ 石墨 - 聚酰亚胺混合套环

• 密封性质：可重复（需避免过紧变形）
• 氧气渗透性：极低（适配部分 GC/MS）
• 耐温范围：400℃（60/40 混合比例）
• 安装扭矩：中（12-16in・lb）
• 柱管粘附性：轻微粘结
• 典型应用：通用型 GC（非高精度痕量分析）

三、Vespel® GC 套环全系列货号（按规格分类）

1. 1/16 英寸系列（适配 0.18-0.53mm 毛细管）

• 212103：规格 0.3mm ID（长型），适配 0.25mm 柱管，包装 PK10
• 212164：规格 0.4mm ID 安捷伦式，匹配 Agilent 7890A/B 螺母，包装 PK10
• 212125：规格 0.5mm ID（长型）双孔，支持双柱同步密封，包装 PK10
• 212170：规格 1/16" ID 安捷伦式，通用型大内径设计，包装 PK10
• 2121XX：无孔基础款，按需定制内径，包装 PK10

2. 1/8 英寸系列（适配 0.53mm-1.0mm 管路）

• 212204：规格 0.4mm ID 标准型，适配 Varian 3900 GC，包装 PK10
• 212222：规格 0.5mm ID 双孔，用于双通道衬管密封，包装 PK10
• 212200：规格 1/8" ID 全尺寸适配，玻璃管路专用，包装 PK10
• 2122XX：无孔基础款，按需定制内径，包装 PK10

3. 1/4 英寸系列（大口径密封）

• 212406：规格 6.0mm ID 大内径，工业色谱仪采样口专用，包装 PK10
• 212400：规格 1/4" ID 金属接头专用，高温反应器连接场景，包装 PK10
• 2124XX：无孔基础款，按需定制内径，包装 PK10

4. 品牌专用型号

• 2121174：岛津 2010 Pro 专用，0.4mm ID 双片式，替代原厂部件，包装 PK10
• 212982-10：Thermo TRACE 1310 杯型，0.28mm ID 匹配 M4 螺母，包装 PK10

四、GC/MS 场景专属优势

1. 无氧气渗透：100% Vespel® 分子结构致密，实测氧气渗透率＜0.01cm³/(m²・day・bar)（数据来源：杜邦材料白皮书），避免 GC/MS 真空系统污染导致的基线漂移。
2. 抗粘结优化：部分型号表面经 PTFE 涂层处理，拆卸时柱端残留＜0.05mg（对比混合材质减少 80%），降低柱管损耗率。
3. 热循环稳定性：经 500 次 25℃-350℃循环测试，尺寸变化率＜0.1%（符合 ASTM D696 标准），长期使用无需重新紧固。

六、使用注意事项（规避操作风险）

1. 扭矩校准要求：必须使用扭矩扳手（推荐 18-22in・lb），过紧易导致套环碎裂，过松会引发漏气；附 CRS 官方扭矩对照表（可下载）。
2. 一次性使用原则：区别于混合材质，纯 Vespel® 套环固化后不可重复使用，拆卸后需更换新品；建议按实验频次采购（货号尾数带 “-10” 为 10 个 / 包，降低单实验成本）。
3. GC/MS 专属清洁流程：安装前用甲醇超声清洗 3 分钟，去除表面残留油脂，避免污染质谱离子源；适配型号：212174、212982-10 等质谱专用款。

七、竞品对比（核心差异分析）

▶ 安捷伦原厂套环（G3188-60070）

• 材质：15% 石墨 + 85% 聚酰亚胺混合
• 优势：兼容自紧螺母，安装便捷
• 短板：可重复使用但需定期重新紧固
• CRS 替代方案：推荐 212164（同规格纯 Vespel® 材质，GC/MS 适配性更优）

▶ 格雷 hound 套环（50-100125）

• 材质：100% Vespel®
• 优势：单部件一体化设计，结构简单
• 短板：仅适配 1/8"-1/16" 规格，兼容性有限
• CRS 优势：全尺寸覆盖（1/16"-1/4"）+ 双孔设计，满足多通道需求

▶ Trajan 混合套环（CRS-vespel-graphite）

• 材质：60% 石墨 + 40% 聚酰亚胺
• 优势：可重复使用，成本较低
• 短板：高温环境下需频繁检查密封性
• CRS 优势：聚焦 GC/MS 不可重复场景，强调痕量分析数据准确性
