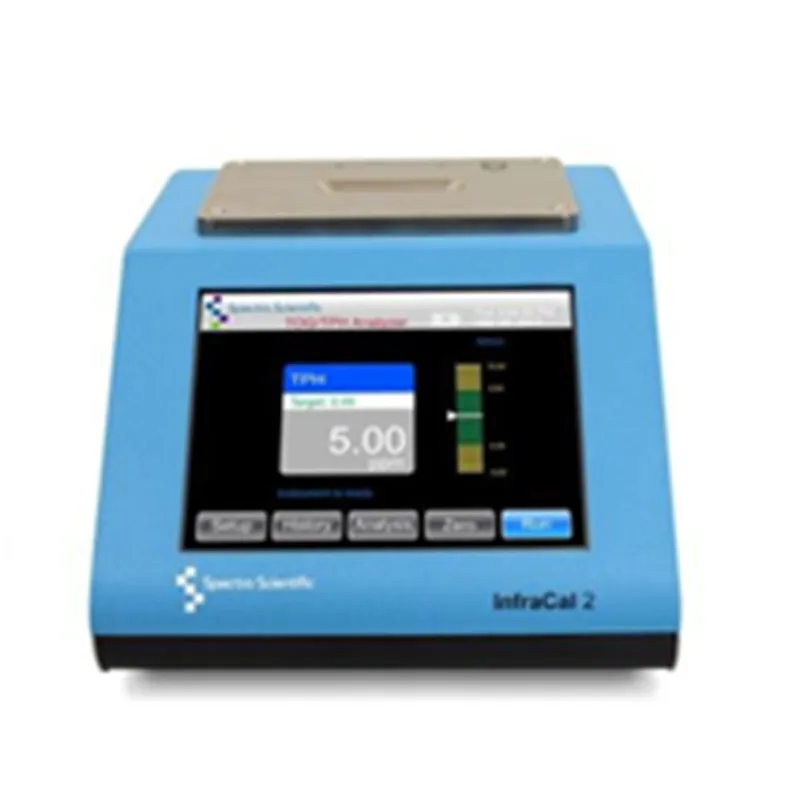

InfraCal 2 ATR-SP - 水/土壤中油分析仪
应用领域
- 检测海上或陆上石油钻井平台采出水中的油
- 监测油厂/工厂废水排放
- 检测FOG排放量
- 检测油水分离系统
- 检测钻井泥浆/岩屑中的含油量
- 检测清洗过的金属部件上的残余油
- 检测回收溶剂的纯度
- 土壤中油的现场监测
产品特点
- 检测速度快，15分钟之内出检测结果
- 可进行EPPM级检测
- 仪器坚固耐用、方便携带、操作简单
- 内部数据存储功能
- 数据可以通过USB传输
- 多条校准曲线
全球有4000多台水/土壤中油分析仪正在使用
InfraCal2水中油分析仪可快速、准确地测量TOG（总油脂）、FOG（动植物油脂）和TPH（总石油烃类物质）在过程水、工业废水和土壤中的含量。InfraCal2型分析仪已成石化行业的标配仪器，用来确保过程水、钻井岩屑或土壤中含油量低于规定限值。
InfraCal2 ATR-SP使用已烷、戊烷或Vertrel MCA作为萃取溶剂，用于测量水中含油量及土壤中TPH值和废水中的FOG。检测结果与EPA1664方法一致，都是基于蒸发技术，测量残余油脂。该仪器内置了一个水平衰减全反射（HATR）不锈钢样品池。
InfraCal2 TRANS-SP遵循的是EPA 413.2 & EPA 418.1和ASTM D7066-04方法，使用Freon-113、全氟乙烯无烃级、AK-225、S-316为萃取溶剂，专门检测水中油、土壤中的TPH（总石油烃）和废水中的FOG（总油脂）。萃取之后的样品放置在一个10毫米的石英比色皿中，用特氟隆塞塞住，轻挥发性成分会保留在其中以待检测。检测精度可达0.1ppm。

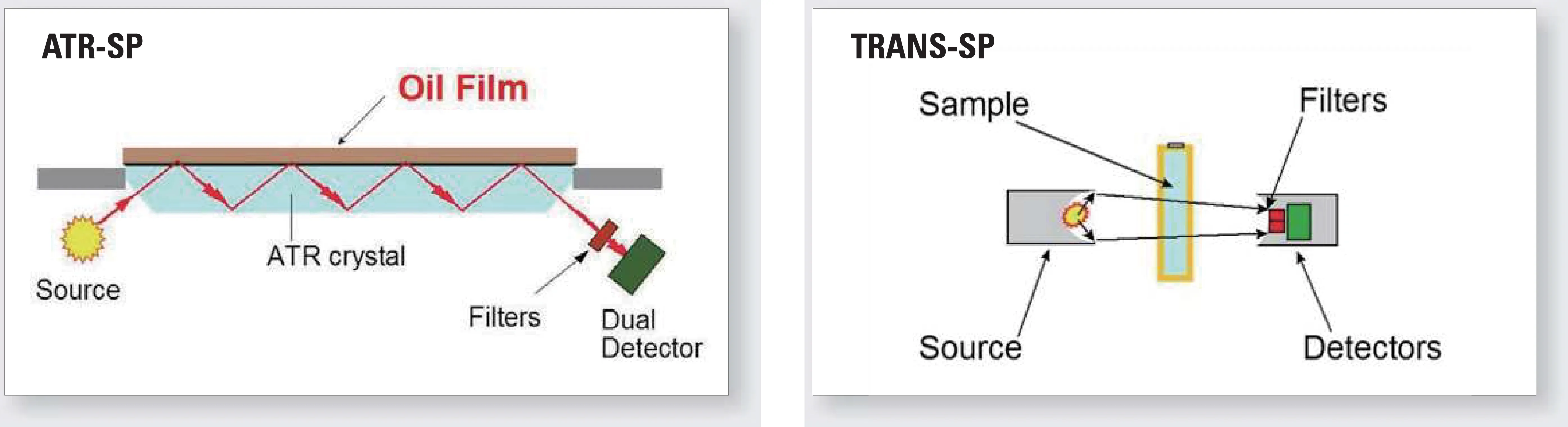

工作原理
InfraCal2分析仪检测的是水/土壤中的总油脂和总石油烃，实际上是利用适当的溶剂把水/土壤中的烃类萃取出来。萃取出的烃类能够吸收特殊红外波长，吸收的红外波长与溶剂中的油脂成正比。InfraCal2分析仪可以通过校准来直接显示出用户所需的检测数据。
检测性能对比
| 项目 | InfraCal2 ATR-SP | InfraCal2 TRANS-SP |
|---|---|---|
| 检出限（水中） | 0.3 ppm | 0.1 ppm |
| 检出限（土壤中） | 3 ppm | 1 ppm |
| 萃取剂 | 正己烷、戊烷、环己烷、Vertrel MCA | 四氯乙烯、S-316、Freon-113 |
| 标准方法 | EPA 1664、ISO 9377-2 | EPA 413.2 & 418.1、ASTM D7066-04 |
| 适用场景 | 水中油、土壤TPH、废水FOG | 水中油、土壤TPH、废水FOG |
InfraCal 2 ATR-SP 与 TRANS-SP 产品信息
产品参数
| 产品参数 | 描述 |
|---|---|
| 波长 / 波数 | 3.4 μm, 2930 cm⁻¹ |
| 电源要求 | 18 V直流，3.3A，内置锂电池 |
| 重量 | 5.8 lb (2.6 kg) - 7.0 lbs (3.2 kg) 含电池 |
| 尺寸 | 6.7" (17 cm) x 7.8" (19.8 cm) x 5.2" (13.2 cm) |
| 操作环境 | 40° F (5° C) - 110° F (40° C) |
| 供电电源 | 通用 AC/DC |
| 水中油检测范围 | ATR-SP: 0.3-1000+ ppm TRANS-SP: 0.1-1000+ ppm |
| 土壤中油检测范围 | ATR-SP: 3-5000+ ppm TRANS-SP: 1-5000+ ppm |
| 检测时间 | 10-15分钟，包括萃取时间 |
| 仪器重复性 | ATR-SP: ±0.2 ppm TRANS-SP: ±0.1 ppm |
| 通讯接口 | USB, RS 232 |
INFRACAL 2 ATR-SP 出厂校准
| 型号 | 描述 |
|---|---|
| 405-2034-44 | 一条高浓度的出厂校准曲线：利用正己烷作为萃取剂检测主要的总石油烃。水中油校准点：10, 25, 50, 100, 150 和 200 mg/L |
| 405-2034-8144 | 两条工厂校准曲线：利用正己烷作为萃取剂检测主要的总石油烃。水中油校准点：0.5, 1.5, 2.5, 5.0 和 7.5 mg/L & 10, 25, 50, 100, 150, 200 mg/L |
| 405-2034-72 | 一条工厂校准曲线：利用正己烷作为萃取剂，适用于检测包含动植物油的废水。水中油校准点：10, 25, 50, 100, 150 和 200 mg/L |
INFRACAL 2 ATR–SP 校准溶剂
| 型号 | 描述 |
|---|---|
| 403-1081 | TOG/TPH低浓度正己烷5点校准标准油：经认证实验室制备的正己烷轻质矿物油，包含6瓶标准油，检测水中油的标油浓度为0.5mg/L至7.5mg/L，检测土壤中油的标油浓度为5mg/kg至75mg/kg，包括空白溶剂。适用于石化行业中主要测量水或土壤中低含量石油烃的客户。 |
| 403-1044 | TOG/TPH高浓度正己烷基总石油烃含量校准标准油：经认证实验室制备的用于TOG/TPH分析的正己烷轻质矿物油，检测土壤中油的标油浓度100mg/kg(ppm)、250mg/kg、500mg/kg、1000mg/kg、1500mg/kg和2000mg/kg，假定萃取比例为1:1；检测水中油的标油浓度为10mg/L(ppm)、25mg/L、50mg/L、100mg/L、150mg/L和200mg/L，假定萃取比例为10:1。包含6瓶标准和一瓶2毫升空白溶剂。适用于石化行业中主要测量水或土壤中的高浓度石油烃的用户。 |
| 403-1072 | TOG/FOG正己烷点校准标准油：由认证实验室制备的50:50大豆油/十六烷己烷矿物质油。检测水中油的标油浓度为10mg/L(ppm)、25mg/L、50mg/L、100mg/L、150mg/L和200mg/L，假定萃取比例为10:1。包含6瓶标准和一瓶2毫升空白溶剂。适用于非极性（石油）和极性（动植物油）碳氢化合物的TOG或FOG测量，比如包含动植物油的城市废水或工业废水。 |
INFRACAL 2 TRANS–SP 出厂校准
| 型号 | 描述 |
|---|---|
| 405-2035-41 | 一条使用S–316标油校准的高浓度出厂校准曲线，适用于主要成分是石油碳氢化合物且含有少量动植物的油样。水中油校准点：10, 25, 50, 100, 150, 和200 mg/L |
| 405-2035-8041 | 一条使用S–316标油校准的出厂校准曲线，适用于主要成分是石油碳氢化合物且含有少量动植物的油样。水中油校准点：0.5, 1, 2.5, 5.0, 7.5 mg/L & 10, 25, 50, 100, 150, 200 mg/L |
| 405-2035-40 | 一条使用S–316标油校准的出厂校准曲线，主要适用于主要成分是动植物的油样。水中油校准点：10, 25, 50, 100, 150, 200 mg/L |
| 405-2035-78 | 一条使用四氯乙烯标油校准的出厂校准曲线，适用于主要成分是石油碳氢化合物且含有少量动植物的油样。水中油校准点：10, 25, 50, 100, 150, and 200 mg/L |
| 405-2035-7978 | 一条使用四氯乙烯标油校准的出厂校准曲线，适用于主要成分是石油碳氢化合物且含有少量动植物的油样。水中油校准点：0.5, 1, 2.5, 5.0, 7.5 mg/L & 10, 25, 50, 100, 150, 200 mg/L |
INFRACAL 2 TRANS–SP 校准溶剂
| 型号 | 描述 |
|---|---|
| 403–1080 | TOG/TPH低浓度S–316五点校准标准：经认证实验室制备的S–316轻质矿物油。包括6瓶标油，检测水中油的标油浓度为0.5mg/L至7.5mg/L，检测土壤中油的标油浓度为5mg/kg至75mg/kg，包括空白溶剂。适用于石油工业中主要测量水或土壤中低浓度石油碳氢化合物用户。 |
| 403–1041 | TOG/TPH高浓度S–316六点校准标准：经认证实验室制备的用于TOG/TPH分析的S–316轻质矿物油。检测土壤中油的标油浓度为100mg/kg(Ppm)、250mg/kg、500mg/kg、1000mg/kg、1500mg/kg和2000mg/kg，假定萃取比例为1:1；检测水中油的标油浓度为10mg/L(ppm)、25mg/L、50mg/L、100 mg/L、150 mg/L和200 mg/L，假定萃取比例为10:1。包含6瓶标油和一瓶4毫升空白溶剂。适用于石化行业中主要测量水或土壤中的高浓度石油碳氢化合物的用户。 |
| 403–1040 | FOG/TOG高浓度S–316六点校准标准：由认证实验室按照ASTM 7066–04方法制备的S–316，其中异辛烷/辛酸比例为50:50。检测水中油的标油浓度为10mg/L (ppm)、25mg/L、50mg/L、100mg/L、150mg/L和200mg/L，假定萃取比例为10:1。包含6瓶标油和一瓶4毫升空白溶剂。适用于非极性（石油）和极性（动植物油脂）碳氢化合物的TOG或FOG测量，如包含动植物油的生活废水或工业废水。 |
| 403–1079 | TOG/TPH低浓度四氯乙烯五点校准标准：经认证实验室制备的四氯乙烯轻质矿物油。包含6瓶标油，检测水中油的标油浓度为0.5mg/L至7.5mg/L，检测土壤中油的标油浓度为5mg/kg至75mg/kg，包括溶剂空白。适用于石化行业中主要测量水或土壤中低浓度石油碳氢化合物的用户。 |
| 403–1078 | TOG/TPH高浓度四氯乙烯六点校准标准：经认证实验室制备的用于TOG/TPH分析的四氯乙烯轻质矿物油。检测土壤中油的标油浓度为100mg/kg(Ppm)、250mg/kg、500mg/kg、1000mg/kg、1500mg/kg和2000mg/kg，假定萃取比例为1:1；检测水中油的标油浓度为10mg/L、25mg/L、50mg/L、100 mg/L、150mg/L和200 mg/L，假定萃取比例为10:1。包含6瓶标油和一瓶4毫升空白溶剂。适用于石化行业中主要测量水或土壤中石油碳氢化合物的用户。 |
配件
| 型号 | 描述 |
|---|---|
| 403-0012 | TRANS-SP—4-10 毫米石英比色皿，带有特氟隆塞 |
| 403-1013 | 转运箱，尺寸:18.5 x 14.6 x 8"; 重量:10 lbs. |
| 403-1086 | 防尘罩 |
| 403-1011 | ATR-SP—TOG/TPH 水中油现场取样套件 |
| 403-1063 | TRANS-SP—TOG/TPH 水中油现场取样套件 |
| 4010-1010 | ATR-SP 及 TRANS-SP—TOG/TPH 土壤中油现场取样套件 |
常见问题FAQs
Q:ATR-SP可以使用哪些溶剂？
A:InfraCal 2 ATR-SP最常用的溶剂是己烷和戊烷。然而，ATR-SP可与任何挥发性烃类溶剂搭配，且蒸发残基含量低。
Q:分析需要多少溶剂？
A:所需溶剂的用量取决于测量范围。对于使用10：1萃取比进行校准，测量通常需要10至25毫升溶剂，具体取决于样品大小。对于使用1：1萃取比进行校准，测量通常需要25至100毫升溶剂，具体取决于样品大小。
